В недрах небоскреба

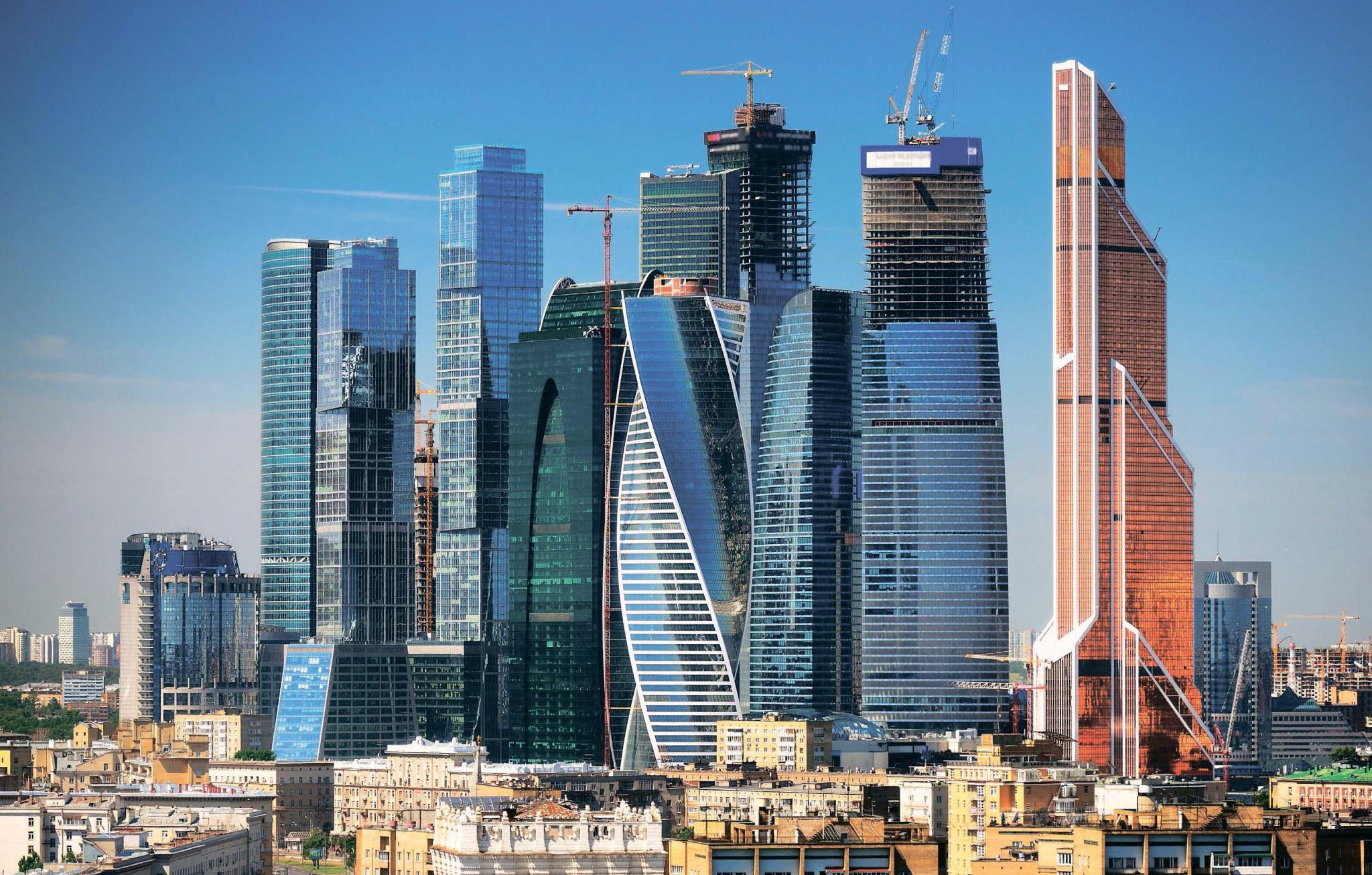

Небоскребы комплекса «Москва-Сити», сколько бы ни было разных мнений об их архитектурных достоинствах, прочно заняли свое место среди достопримечательностей столицы. Они впечатляюще смотрятся из разных точек города и еще более интересно – с воздуха, особенно когда их макушки выступают над пеленой низкой облачности. Однако, когда приходишь по делам в одно из этих сооружений, редко видишь что-то необычное. Если абстрагироваться от панорамы из окна, то внутри небоскребов мы видим стандартные помещения, в которых люди работают и живут. Офисы, апартаменты, сфера услуг…
Все необычное, нестандартное скрыто в специальных помещениях, куда посторонним вход воспрещен, например на технических этажах. Чтобы увидеть, чем строения высокой этажности отличаются от более привычных сооружений, «ПМ» прогулялась по недрам делового комплекса «Империя», строительство которого завершено в 2011 году. Это 60-этажный небоскреб, облицованный зеленоватым стеклом и имеющий на фасаде, обращенном к набережной Тараса Шевченко, характерную арку. Нас сопровождал заместитель главного инженера управляющей компании ММДЦ «Москва-Сити» (ПАО «СИТИ») Вячеслав Шитов.
«Умный» дом и его мозг
«В отличие от серийных проектов, для каждого здания разрабатываются специальные технические условия, – говорит Вячеслав. – Прежде всего они касаются обеспечения безопасности и специфических особенностей функционирования высотных сооружений». 60 этажей у «Империи» над землей, а под землей еще пять. Еще ниже – фундамент, поставленный на свайное поле. В Москве нет идеальных грунтов типа скальных, которые отлично держат нагрузку. Чтобы зацепиться за плотные грунты, требуется много длинных свай. При всем этом «Империя» со временем изменяет свое положение. Здание дает усадку и даже незначительно (не более 5%) отклоняется от вертикали под ветровой нагрузкой. Процессы эти отслеживаются с помощью датчиков, установленных на конструкциях небоскреба. Информация с них идет в диспетчерскую, расположенную на минус втором подвальном этаже. Именно там понимаешь, что «Империя» – это настоящий гигантский «умный» дом. Все помещения, системы, датчики внесены в детальную компьютерную модель, с помощью которой осуществляется контроль над инженерными системами и управление ими. Правильнее сказать, что диспетчерских две. Одна наблюдает за состоянием инженерных систем «Империи», другая ведет противопожарный контроль, отслеживает сигналы, поступающие с датчиков. Можно без преувеличения сказать, что большая часть небоскребной специфики связана именно с пожарной безопасностью. В случае возгорания на высоких этажах возможности пожарных расчетов серьезно ограничены – например, высотой пожарных лестниц. Поэтому в «Империи» сделано все необходимое для того, чтобы здание тушило себя само при помощи спринклерной и дренчерной систем пожаротушения. Они объединены в надежную систему. Разница в основном в способе приведения в действие. В спринклерах находится капсула, наполненная специальной жидкостью. При превышении определенной температуры окружающего воздуха жидкость расширяется, и колба лопается, открывая путь воде. Поначалу воду подкачивает небольшой насос-жокей, однако, если проблема не решается, в дело вступают основные насосы. В дренчерах вода отпирается электромагнитным клапаном, который приводится в действие по команде «Пожар!». С их помощью обычно устанавливают водяные завесы у эвакуационных выходов
